F2010-K高速凹凸激光测径仪

F2010-k激光测径仪是大能科技在F系列基础上,研发的高速激光测径仪,可测量线材直径、椭圆度。测量范围:0.2-10mm
  • 产品特性 & 参数
  • 结构简单,耐用

    产品采用激光衍射技术,此技术方案通过光的衍射原理计算测量值,有两大特点:精度高,耐用。

    产品内部无电机、无光学透镜,结构简单,后期维护省心。

    适用于电线电缆、钢丝、漆包线、医疗管材、3D打印耗材等透明和⾮透明线材的测量。

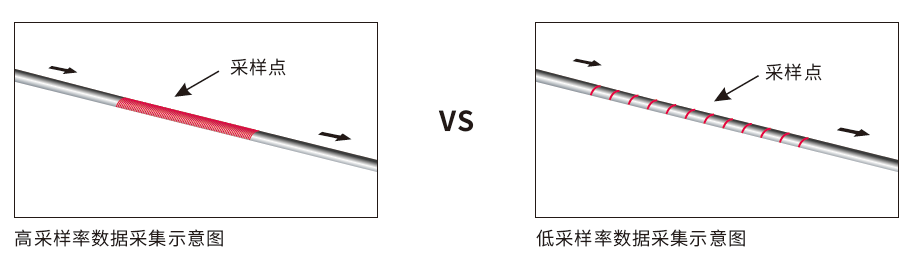

    单轴10KHz采样率


    由于激光衍射⽅案内部没有电机,采样频率不受电机转速的影响,单轴采样率可达10KHz,使得数据采集更

    全⾯,测量结果更加真实。

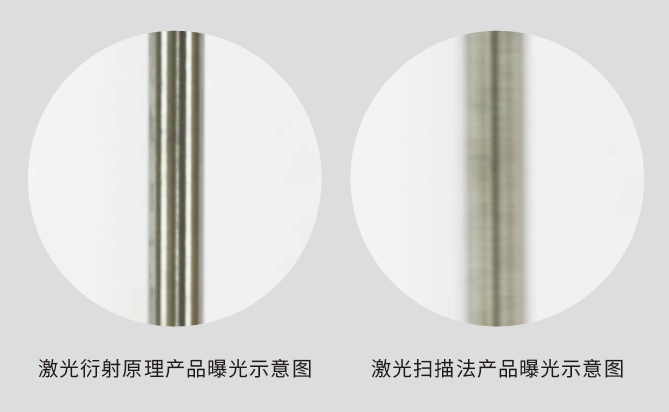

    被测物抖动,也能准确测量


    超短曝光时间,可快速拍摄被测物,即使被测物抖动,也不会出现虚影的情况,可准确测量。




    规格参数

    型号F2010-K
    轴数双轴
    采样频率(次/秒)20KHz(单轴:10KHz)
      测量范围0.2~10mm
      重复精度±0.1μm
      精度±0.5μm±0.01%*D
    最小缺陷检测高度0.01mm
    最小缺陷检测长度

    0.2mm(线速度为120m/min)

    0.8mm(线速度为500m/min)

      尺寸155 x 140 x 58mm
      工作电源24V ±10% 40VA
      运行温度5℃~50℃
      储存温度0~60℃
      相对湿度最大95%,无凝结
      显示方式LED显示
      通讯接口

    标配:RS485 MODBUS RTU、CAN、WIFI

    选配:PROFIBUS、PROFINET、EtherNet/IP、EtherCAT

      电气接口
    标配:数字量输出(继电器)、数字量输入、模拟量输入、编码器脉冲输入接口
    选配:PI反馈控制、模拟量输出
      数据采集分析
    支持(选配DS14 ZT显示控制系统)
    超公差报警支持
    透明模式支持
