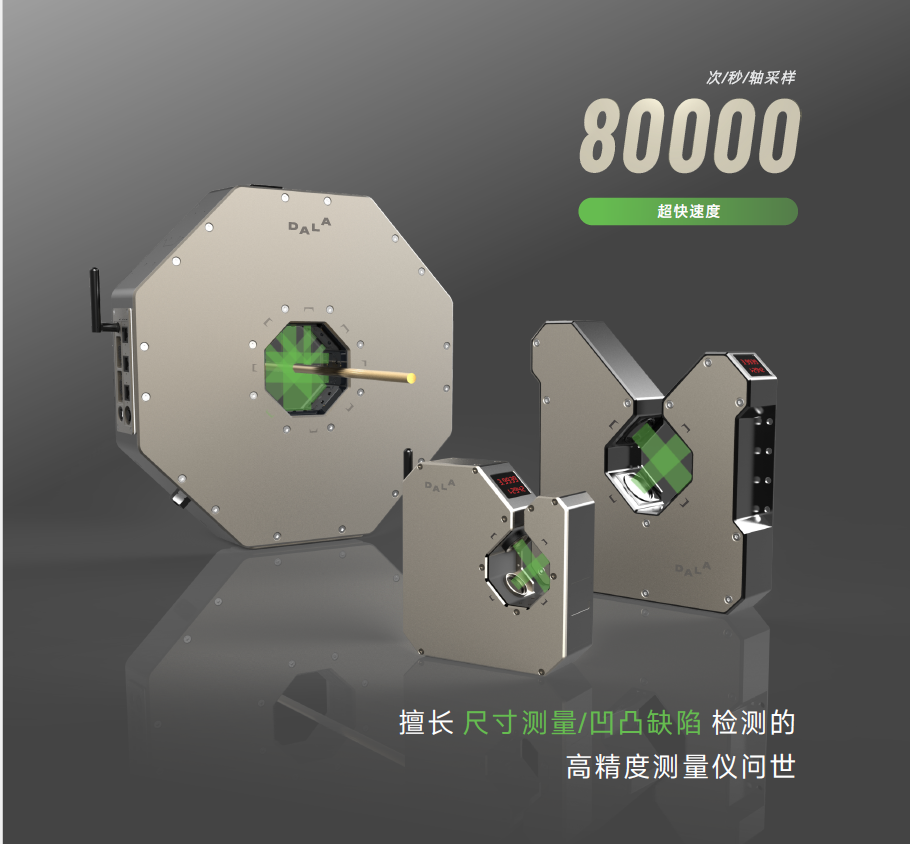

46KHz/轴的超快速度，可检测更细微的缺陷。缺陷成像显示功能，减少您找缺陷的麻烦。四轴测量方案，可以实现更小盲区。
超高速、耐用、高精度
测量原理
采用远心光学测量原理，LED准直光源照射被测物，通过远心成像镜头在高速CCD上形成亮暗区域，采用图像边缘检测算法，经由软件系统的分析、计算，得出被测物精准尺。
缺陷成像显示功能，减少您找缺陷的麻烦
超强环境适应能力
技术参数

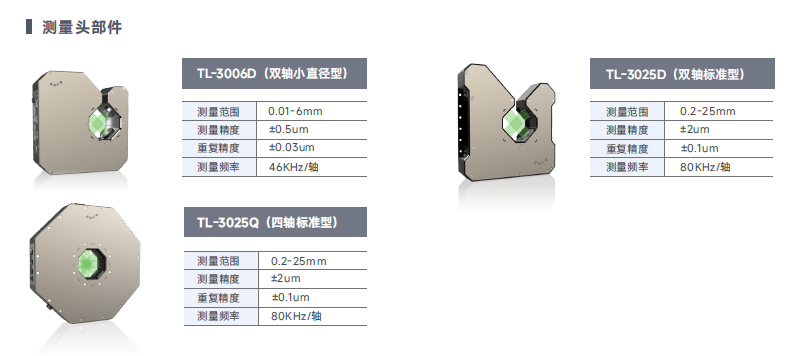

| 型号 | TL-3006D | TL-3025D | TL-3025Q |
| 轴数 | 2-axis | 2-axis | 4-axis |
| 测量范围 | 0.01~6mm | 0.2~25mm | 0.2~25mm |
| 重复精度 | ±0.03μm(1) | ±0.1μm(2) | ±0.1μm(2) |
| 测量精度 | ±0.5μm(4) | ±2μm(5) | ±2μm(5) |
| 采样频率 | 46KHz/Axis | 80KHz/Axis | 80KHz/Axis |
| 外形尺寸(长*宽*厚) | 180*198*60mm | 270*296*60mm | 382.5*384.9*70mm |
| 最小可检测缺陷长度 | 0.2mm@560m/min 0.5mm@1400m/min | 0.2mm@960m/min 0.5mm@2400m/min | |
| 最小可检测缺陷高度 | 0.01mm | ||
| 凹凸测量数据 | 缺陷类型、大小、长度、位置 | ||
| 尺寸测量数据 | 直径、椭圆度、宽度、厚度 | ||
| 应用场景 | 圆线、透明线、扁平线、棒材、管材等 | ||
| 工作电源 | 24V ±5%,Max. 75W | ||
| 显示方式 | LED显示 | ||
| 通讯接口 | 标配：RS485(MODBUS RTU)、蓝牙 选配：PROFIBUS、PROFINET、EtherNet/IP等工业总线或工业以太网（6） | ||
| 电气接口 | 标配：数字量输出（继电器）、数字量输入、编码器脉冲输入接口 选配：PI反馈控制(6) | ||
环境适应性 | 使用环境温度 | 0~50℃ | |
| 使用环境湿度 | 20~85%RH(无结露) | ||
| 使用环境照度 | 白织灯、荧光灯 3000lx或以下 | ||
| 抗振动 | 10~55Hz全振幅1.5mm XYZ方向2小时 | ||
| 抗冲击 | 10G/6ms | ||
| 防护等级 | IP65 | ||
| 数据采集分析 | 选配：TDC 3000, DMS1000, C3, DS14ZT | ||
| 超差报警 | 支持 | ||
| 透明模式 | 支持 | ||
注:
（1）将平均时间设置为0.1秒，在测量区域中⼼测量直径1mm的圆棒的外径时的±2σ值；
（2）将平均时间设置为0.1秒，在测量区域中⼼测量直径10mm的圆棒的外径时的±2σ值；
（3）将平均时间设置为0.1秒，在测量区域中⼼测量直径40mm的圆棒的外径时的±2σ值；
(4) 在测量区域2*2mm内，移动直径1mm的圆棒并执⾏测量时的误差;
(5) 在测量区域8*8mm内，移动直径10mm的圆棒并执⾏测量时的误差;
(6) ⼯业以太⽹通讯模块、PI反馈模块为出⼚预装，若未选配该模块则后期不⽀持加配。
