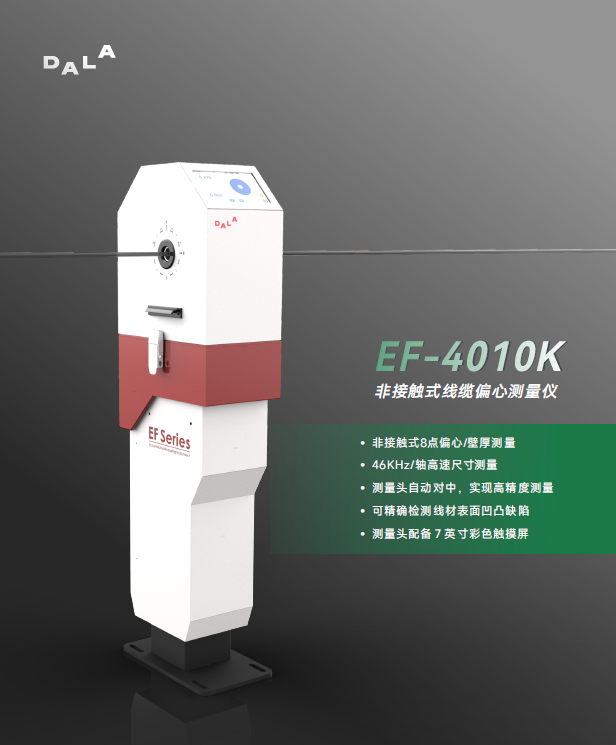

EF系列完全非接触式偏心测量仪，专为电线电缆偏心率、壁厚、直径、椭圆度精密测量，表面凹凸缺陷高速检测而设计。操作员可以快速清晰地获得用于控制或调整挤出机头的线缆生产尺寸信息，确保被测电缆的壁厚和直径保持在最佳尺寸，以保持电缆生产质量并减少材料使用。
适用场景
该测量系统适用于所有的圆形单芯或绞合导体线缆以及多导体电缆，特别适用于同轴电缆、LAN 电缆、汽车电子线等的在线生产测量和检测。

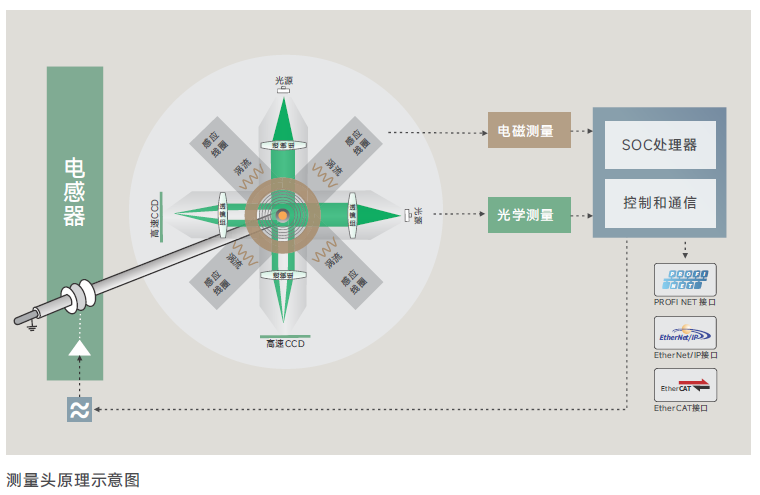

测量原理
EF系列偏心测量仪采用电磁测量技术和光学测量技术相结合的测量原理。多轴光学测量系统负责测量线缆绝缘层的外径、椭圆度和位置，而多轴电磁测量系统则用于确定线缆导体线芯的位置。光学测量和磁测量以非常高的速率进行同步测量，最大限度地减少了由线材振动引起的误差，并且两种测量控制在同一平面上，消除了由于电线电缆扭曲引起的测量误差。
技术规范
| 型号 | EF-4010K |
| 光轴数量 | 4 |
| 光轴测量频率 | 46kHz/轴 |
| 测量范围 | 0.2~10mm |
| 直径测量精度 | ±2μm(1) |
| 直径测量重复度 | ±0.1μm(2) |
| 偏心测量精度 | ±1μm(3) |
凹凸检测线速度 /0.25mm检测间距 | 700m/min |
| 显示方式 | 机载7寸彩色触摸屏 |
| 工作电源 | 220 VAC ± 10%，50/60Hz，Max.300W |
| 通讯接口 | 标配：WIFI、RS485 MODBUS RTU、CAN 选配：PROFIBUS、PROFINET、 EtherNet/IP等工业总线或工业以太网（4） |
| 电气接口 | 标配：数字量输出(继电器)、数字量输入、模拟量输入、编码器脉冲输入接口 选配：PI反馈控制(4) |
| 使用温度 | 5~45℃ |
| 防护等级 | IP56 |
注:
（1）在测量区域8*8mm内，移动直径10mm的圆棒并执⾏测量时的误差;
（2）将平均时间设置为0.1秒，在测量区域中⼼测量直径10mm的圆棒的外径时的±2σ值；
（3）在测量区域中⼼，测量4㎜⾦属圆棒时的偏⼼误差；
（4）⼯业以太⽹通讯模块、PI反馈模块为出⼚预装，若未选配该模块则后期不⽀持加配。
