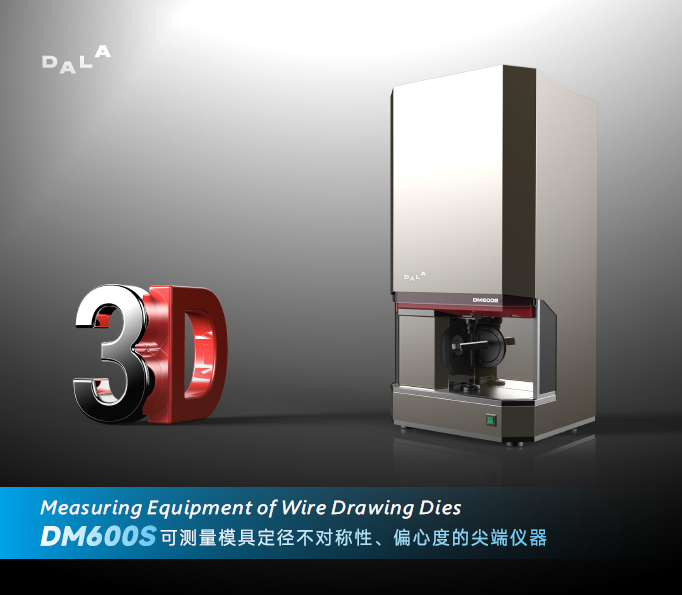

DM600S 拉丝模具测量仪可测量拉丝模具定径不对称性、定径倾度、压缩角、偏心度等，是我司测量模具数据最全的产品。
全尺寸3D测量
可测量拉丝模具压缩角、定径区长度、直径、椭圆度、孔偏角、定径不对称性、偏心度，一次性测量。
规格参数
| 镜头倍率 | 2D 测量范围 | 3D 测量范围 | 直径&椭圆度精度1）2）3） | |||
| 20X | 0.015~0.060mm（0.00059~0.0024 inch） | 0.020~0.030mm（0.00079~0.00118 inch） | ±0.0004mm（±0.000016 inch） | |||
| 10X | 0.030~0.450mm（0.00118~0.0177 inch） | 0.030~0.110mm（0.00118~0.0043 inch） | ±0.0006mm（±0.000024 inch） | |||
| 3X | 0.110~1.600mm（0.0044~0.0630 inch） | 0.110~0.800mm（0.0043~0.0315 inch） | ±0.0009mm（± 0.000035 inch） | |||
| 1X | 0.350~5.000mm（0.0138~0.1969 inch） | 0.400~4.500mm（0.0157~0.1772 inch） | ±0.0012mm（±0.0000472 inch） | |||
| 0.5X | 0.700~10.00mm（0.02756~0.3937 inch） | 0.800~9.000mm（0.0315~0.3543 inch） | ±0.0024mm（± 0.0000945 inch） | |||
| 镜头倍率 | 20X | 10X | 3X 1X 0.5X | |
| 定径长度精度 | ±5% | ±5%(0.030~0.035mm) ±2%(0.035~0.110mm) | ±1% | |
| 压缩角精度 | ±0.5° | ±0.5°(0.030~0.035mm) ±0.3°(0.035~0.110mm) | ±0.2° | |
| 定径不对称性 | 定径变化重复精度 | / | ±3~6% | ±2~4% |
| 定径倾度重复精度 | / | ±3~6% | ±2~4% | |
| 定径不对称性范围 | 0-50% | |||
定径长度测量范围4） | 0-70% | |||
| 压缩角范围 | 0-32° | |||
| 模具最大外径 | 70mm | |||
| 模具最大高度 | 32mm | |||
| 模具最大重量 | 0.5kg | |||
| 测量报告打印 | 可打印模具轮廓图、直径、椭圆度、定径长度、压缩角等信息 | |||
| 测量结果存储 | 自动存储到ACCESS数据库，自定义存储20000份数据。可导出为Excel或TXT格式 | |||
| 光源校准 | 有 | |||
| 系统校准 | 有 | |||
| 软件升级 | 有 | |||
| 电源接口 | 输入电压：36V; 输入电流：6.1A | |||
| 数据接口 | USB3.0(兼容 USB2.0) | |||
| 操作系统 | Windows10 | |||
| 操作环境 | 相对湿度15~80%，温度 +15℃~+30℃,噪声 <70dB | |||
| 存储条件 | 相对湿度 8~80%，温度0℃~+50℃ | |||
| 仪器重量 | 123kg | |||
| 尺寸 | 444D X 444W X 906H(mm) | |||
Note1）：重复度一般优于精度的3-5倍；
Note2）：精度数据在孔偏角为零时有效。DM600S可以自动补偿孔偏角带来的误差；
Note3）： 精度数据在定径区长度小于70%时有效；
Note4）：定径长度（%）=（定径区深度（mm）/ 定径区直径（mm））*100%
